GLW系列礦用隔爆型渦輪流量傳感器
● 概述
GLW 系列礦用隔爆型渦輪流量傳感器（以下簡稱儀表） 具有廣泛的適用性, 配以高精度轉換電路，具有 2 路獨立開關及（4-20）mA 電流信號輸出（開關為澆封型防爆繼電器，為無源開關，開關動作點、動作方向及切換差均可獨立調整）；高亮度 OLED 顯示器顯示實測壓力值（多種單位可選），中文交互式操作界面，三個操作按鍵，操作簡便直觀；可通過面板按鍵設置參數，所有參數均存貯在非易失的存貯器中
儀表采用不銹鋼隔爆型外殼，嚴格按照GB3836 等標準設計制造， 防爆標志為:ExdⅠMb。防爆合格證編號及安全標志編號請查閱我公司網站。檢驗單位標志：CQFB。本型產品執行標準為：Q/YZY118《GLW 系列礦用隔爆型渦輪流量傳感器》。
儀表集現場顯示、控制輸出、變送輸出于一體，同時體積小巧，安裝維護方便，可以廣泛用于煤礦井下或井上設備的液體、氣體流量信號檢測控制，極大程度地提高礦用設備的自動化測控水平。
● 主要技術參數
- 變送及控制精度： 1 級（標準量程） 1.5 級（量程更改時）
- 工作電源：(18～36)V.DC（正常），最大工作電源范圍可為（9-45）VDC（低于 12V 電壓工作時電流輸出負載電阻應不大于 100Ω）
- 信號輸出：（4～20m）ADC
- 控制輸出：澆封型防爆繼電器，開關容量：交流回路：額定容量≤250VA、額定電流≤3A、額定電壓≤250V，直流回路：額定容量≤150W、額定電流≤2A、額定電壓≤125V
顯 示：OLED 顯示器- 功 耗：＜3W
- 防爆標志： ExdⅠMb
- 防護等級：IP54（GB4208）
- 抗振性能：＜20m/s2
- 防爆結構要點：儀表外殼采用不銹鋼制造，外殼為隔爆型，觀察窗玻璃為 9mm 優質鋼化玻璃， 內裝增安型接線端子，引入裝置符合 GB3836.1 附錄中 Ex 電纜引入裝置規定。必須使用外徑為（8-12） mm 的礦用電纜線。
- 安裝方式：法蘭式安裝。特殊產品可根據用戶要求提供其他安裝方式，如：螺紋、快插接頭等
● 工作原理
當流體流經渦輪流量傳感器，帶動導磁性葉輪旋轉，在一定條件下， 轉速與流速成正比。由于葉輪具有導磁性，旋轉時觸發傳感器產生電脈沖信號，再通過放大器對信號進行放大、整形，產生具有- -定幅度的連續的矩形脈沖信號，再將脈沖信號轉換成模擬量，進而可以計算出流體瞬時流速，同時輸出兩線制(4~20) mA電流信號，當?shù)竭_(dá)設定的報警點時，可輸出單、雙路開關量信號。

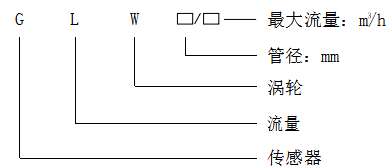

● 產品型式及型號規格
1、防爆型式
防爆型式：礦用隔爆型；防爆標志：ExdⅠMb
|
產品名稱 |
測量范圍 |
基本 誤差 |
輸出信號 |
控制開關類型 |
開關 數量 |
|
GLW25/10 礦用隔爆 型渦輪流量傳感器 |
（0～10）m3/h 最大量程遷移 1：10 |
±1% |
（4～20）mA |
2 路獨立開關（開關動作點、動作方向及切換差均可獨 立調整） |
2 （ 無源開關） |
|
GLW80/100 礦用隔爆 型渦輪流量傳感器 |
（0～100）m3/h 最大量程遷移 1：10 |
● 外型及安裝尺寸
|
型號 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
n |
d(mm) |
|
GLW25/10 |
217 |
100 |
112 |
85 |
65 |
4 |
14 |
|
GLW80/100 |
287 |
200 |
190 |
160 |
135 |
8 |
18 |
